Универсальный адаптер цифровых шин (ECO)

Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami

• подходит для всех термостатов и контроллеров ZONT (кроме ZONT Lite)

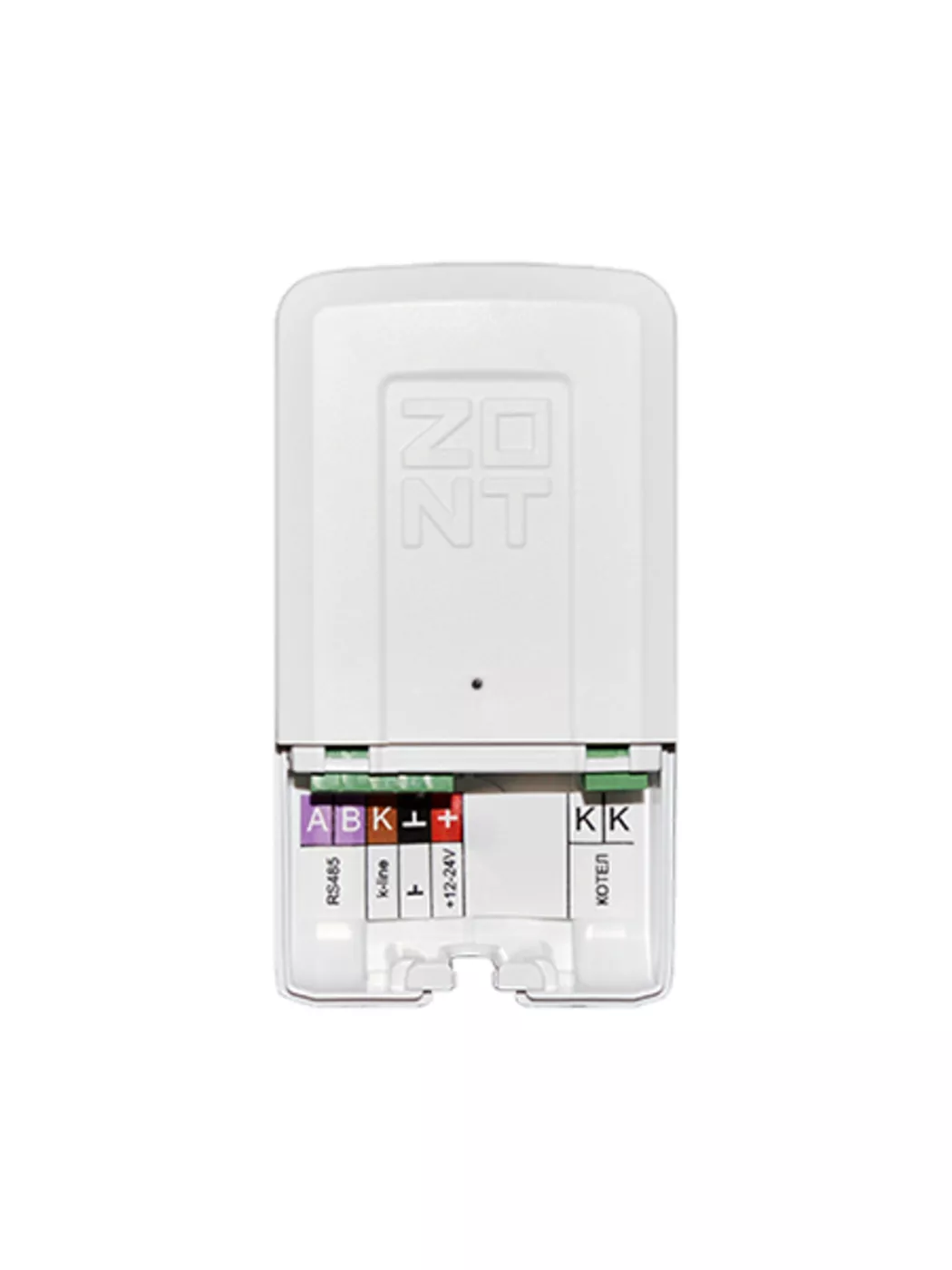

• работает по K-Line и RS-485

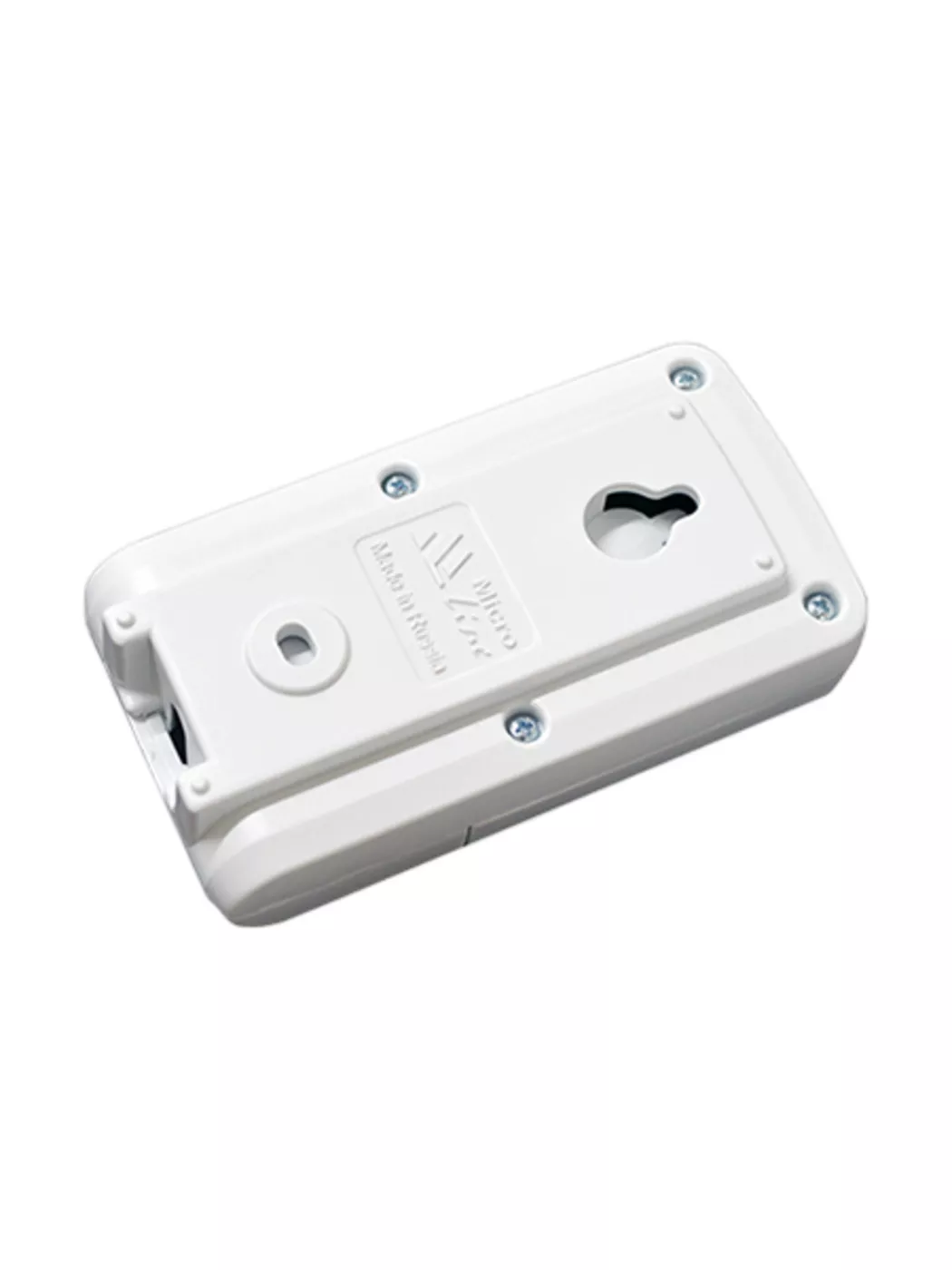

• крепится на стену

Универсальный адаптер цифровых шин предназначен для подключения термостатов и контроллеров ZONT к газовым и электрическим котлам, работающим по цифровым протоколам OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami – проверить наличие шины в конкретной модели котла можно в Совместимости котлов с ZONT.

Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

• с котла считываются технические параметры его работы и сервисные установки;
• на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

• фактическая температура теплоносителя;
• фактическая температура ГВС;
• сервисные значения диапазона работы котла на Отопление и ГВС;
• фактический уровень модуляции горелки;
• фактической значение давления теплоносителя;
• температура обратного потока;
• заданные значения температур теплоносителя и ГВС;
• признаки работы котла на отопление и ГВС.

При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности универсального адаптера:

• Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н700+ PRO, Н1000+ PRO, Н1000+ PRO.V2, Н1500+ PRO, Н2000+ PRO, Н2000+ PRO.V2, Н5000+ PRO.V2)
• для управления несколькими котлами;
• Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса ZONT

При использовании адаптера с отопительными приборами ZONT:

• вы уверены в работоспособности своего котла;
• используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
• вы экономите на энергоносителях от 35%!

Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем.

Разъем MHU-02 нужен для подключения термостатов и контроллеров ZONT к некоторым моделям котлов BAXI по цифровой шине (через адаптер или встроенный протокол).

Список моделей, для подключения которых нужен и не нужен разъем, представлен ниже.

Функционал

Подходит к устройствам:

• ZONT SMART NEW
• ZONT H-1V NEW
• ZONT SMART 2.0
• ZONT H-1V.02
• ZONT H700+ PRO
• ZONT H1000+ PRO.V2
• ZONT H1500+ PRO
• ZONT H2000+ PRO.V2
• ZONT H5000+ PRO.V2
• ZONT H1000+ и H1000+ PRO (сняты с производства)
• ZONT H2000+ и H2000+ PRO (сняты с производства)
• ZONT H-1, H-2, H-1V, SMART, Н-1V.01 (сняты с производства)

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

• Отображение и контроль текущего состояния котла, его рабочих параметров
• Отображение и контроль текущей и целевой температуры в помещении (теплоносителя)
• ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу
• Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла

Внимание! При питании от резервного аккумулятора термостат котлом не управляет!

Оповещение владельца котла:

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры.

Запись и хранение истории событий (за последние 3 месяца):

• время работы котла и мониторинг измеряемых температур;
• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• время входящих звонков и текст входящих смс сообщений;
• дата обновления ПО и номер текущей версии ПО.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленного значения настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.

Адаптер подключается к специальному разъему электронной платы котла системы отопления. Для того, чтобы правильно определить место подключения внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.
