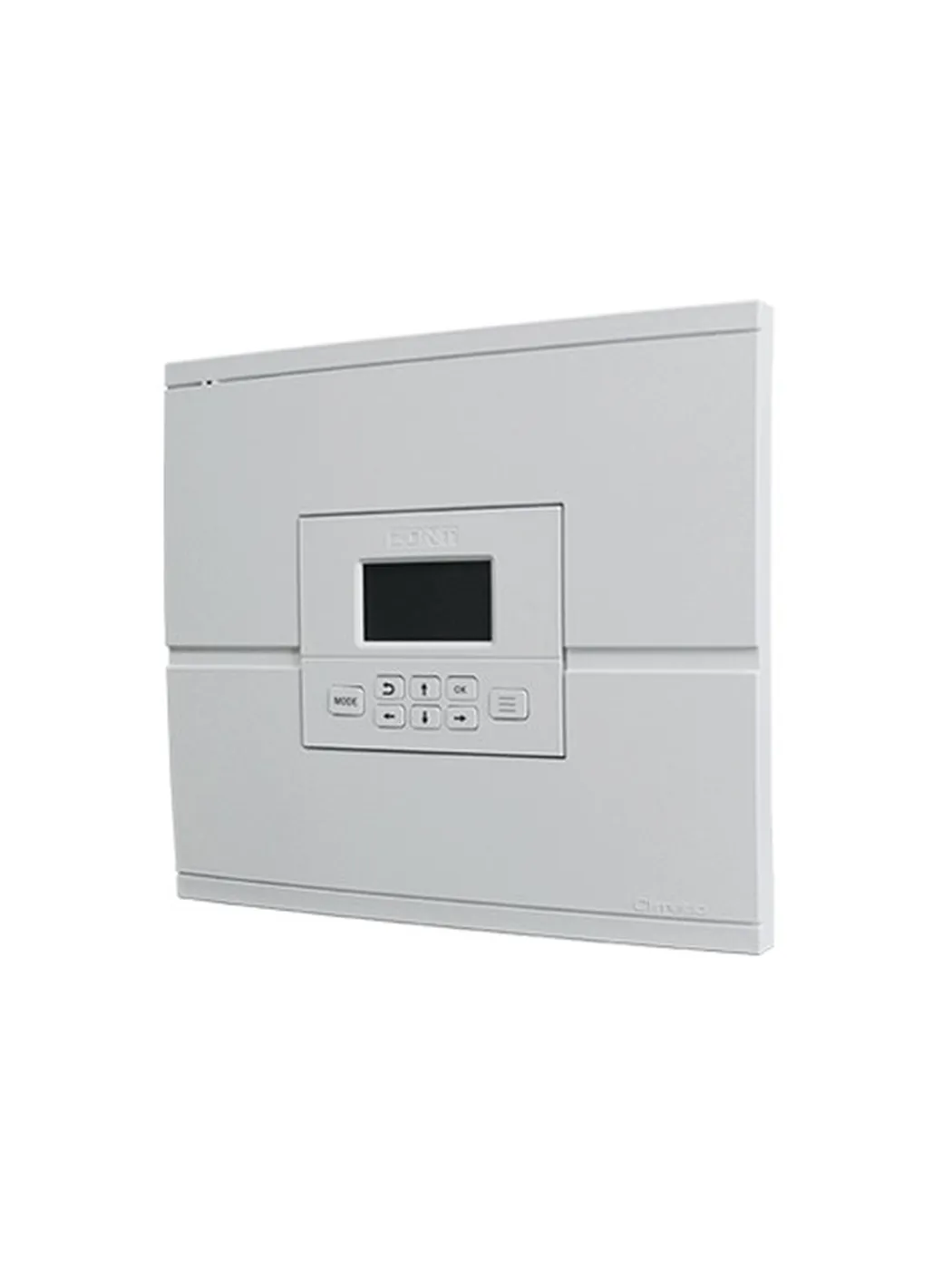

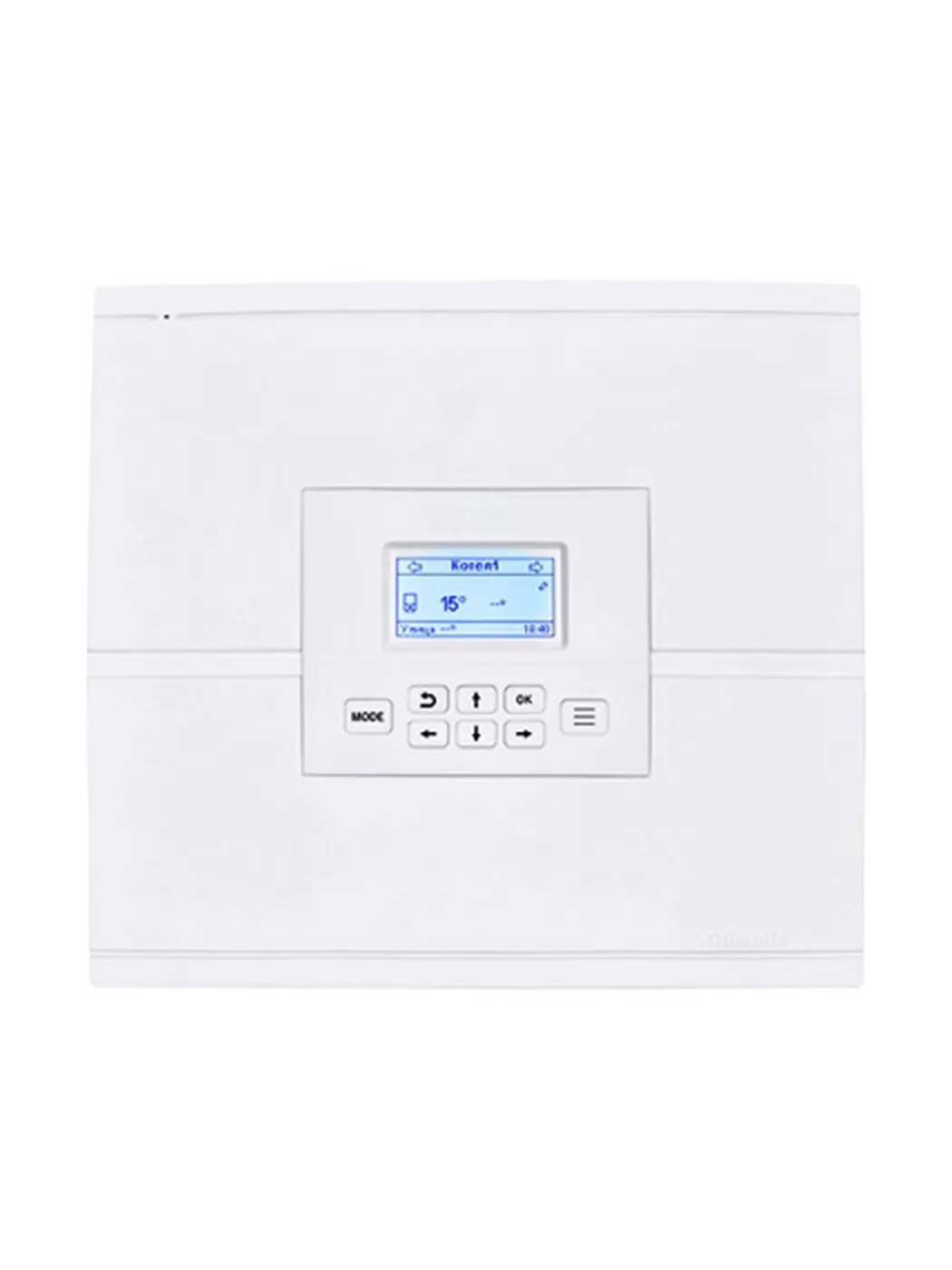

Регулятор ZONT Climatic 1.3

Погодозависимый автоматический регулятор для контроля и управления комплексными системами отопления (с веб-интерфейсом).

• Каналы связи: GSM (4G), Wi-Fi
• Локальное управление с выносной панели (удаленность до 200 м)
• Управление системой отопления и ГВС (в т.ч. насосы, сервоприводы, смесит. узлы)
• Управление 2-мя котлами (каскад, основной + резервный)
• Контуры: 1 ГВС + 3* прямых/смесительных (*до 15 с блоками расширения)
• Поддержка блоков расширения EX (6 шт.)
• Подключение 2-х котлов по цифровой шине (с универсальной платой ЦШ)
• Погодозависимые алгоритмы и ПИД-регулирование
• Функции «Антилегионелла», «Антизамерзание», «Лето»
• 4 режима работы: «Комфорт», «Эконом», «Выключен» и «Расписание»
• Возможность подключения до 3 радиомодулей и до 120 радиодатчиков
• Погодный сервер, дистанционный контроль температурных датчиков
• Сохранение связи при отключении электроэнергии до 4 часов (резервная батарея)

Погодозависимый автоматический регулятор для комплексных систем отопления ZONT Climatic предназначен для эффективного управления системами отопления здания или нескольких сооружений с разными контурами (теплые полы, радиаторы, воздушное отопление, отопление гаража или бани и т.д.) и горячим водоснабжением.

Автоматический регулятор ZONT Climatic использует для передачи данных каналы связи GSM/ GPRS/ Wi-Fi. Если пропадет приоритетный канал Wi-Fi, то прибор автоматически переключится на прием и отправку данных по GPRS. Так устройство всегда находится на связи со своим владельцем.

Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.

ZONT Climatic – первый прибор, настройки которого можно выполнить как со своей панели управления, так и из личного кабинета. Настройки, сделанные на панели, автоматически прописываются в личном кабинете. Изменения, выполненные в веб интерфейсе моментально отображаются на панели управления.

Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляется:

• через собственную панель управления (выносная, можно разместить отдельно от регулятора);
• дистанционно в личном кабинете веб-сервиса ZONT,
• дистанционно в бесплатном мобильном приложении ZONT, доступном на iOS и Android.

ZONT Climatic — современное решение для создания энергоэффективной системы отопления с комфортным управлением. Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.

• — Комфортная температура в помещении сразу после 1-ой настройки!
• — Система на связи 24/7
• — Безопасность всей системы отопления!
• — Экономия на энергоносителях от 35%

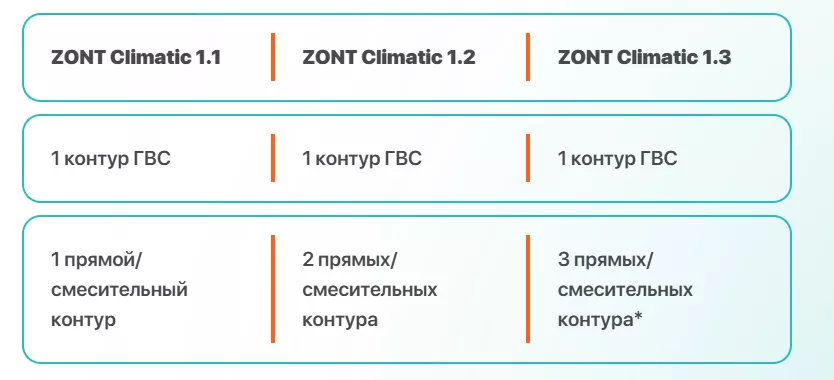

Линейка приборов

Линейка приборов ZONT Climatic представлена 3 регуляторами, в основе предустановок которых заложены три самые популярные схемы систем отопления.

*Поддерживает до 16 управляемых контуров за счет подключаемых блоков расширения (один блок дает 2 дополнительных контура)

Регулятор ZONT Climatic 1.3 Позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 контур ГВС и 3 прямых/смесительных контура. ZONT Climatic 1.3 позволяет расширить систему до 15 прямых/смесительных контуров за счет расширения подключаемых блоков (один блок дает 2 дополнительных контура).

Автоматизация контроля и управления

Автоматический регулятор ZONT Climatic 1.3 содержит предустановленные настройки основных параметров контуров отопительной системы. На панели прибора или в личном кабинете сервиса ZONT возможно:

• выбрать режим работы для каждого контура,
• установить требуемое температурное значение,
• назначить расписание работы приборов,
• управлять ГВС,
• присвоить каждому контуру свое название.

Автоматический регулятор ZONT Climatic использует погодозависимый алгоритм для регулировки работы приборов системы отопления при выборе соответствующего алгоритма и использовании датчиков температуры воздуха, теплоносителя. Регулятор взаимодействует как с проводными (в том числе NTC), так и с радиодатчиками. Для использования радиодатчиков с передачей данных на защищенной частоте 868 МГц необходимо подключить радиомодуль ZONT.

Регулятор одновременно контролирует и управляет работой 2-х отопительных котлов, в том числе каскада. В базовой комплектации прибор обеспечивает управление котлами релейным способом. Для регулирования котлов по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami).

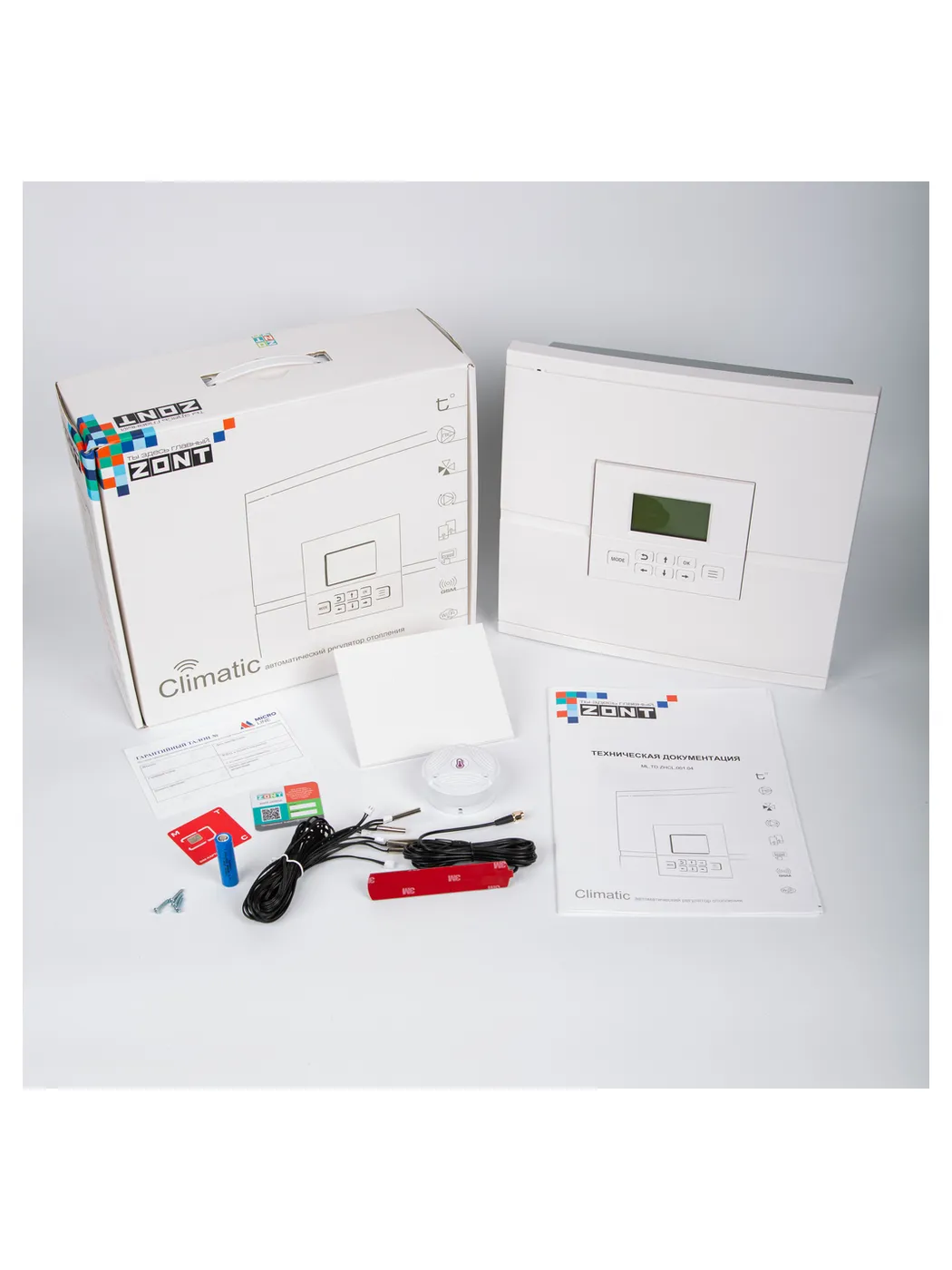

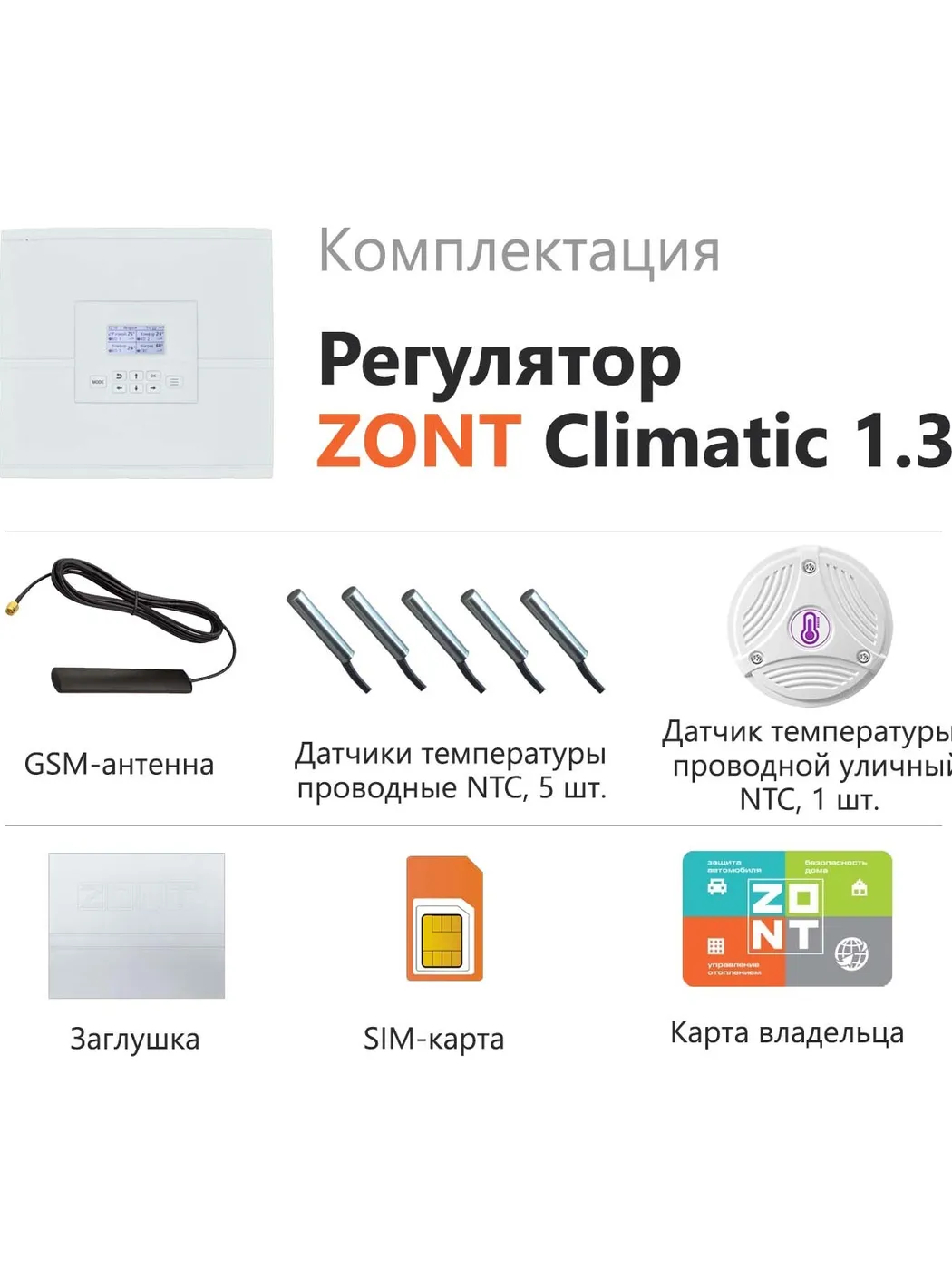

Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 4 часов и передавать информацию от подключенных к нему проводных датчиков.

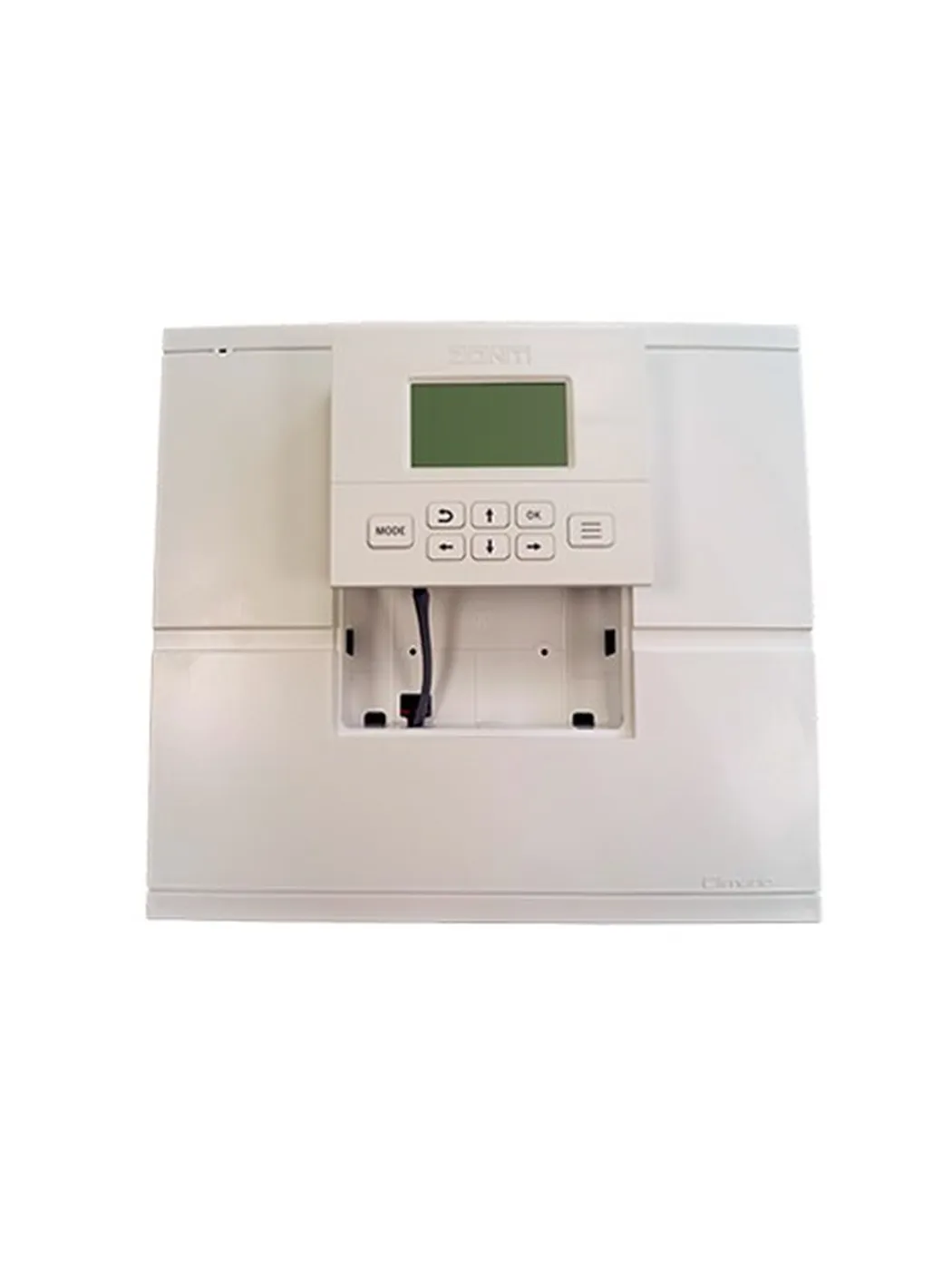

Панель управления ZONT Climatic выносная, по желанию ее можно подключить отдельно от регулятора. Ее место в корпусе закрывает заглушка, входящая в комплект.

В качестве дополнительной панели управления регулятором к ZONT Climatic можно подключить панели ручного управления МЛ-753 и МЛ-753 Wi-Fi, таким образом обеспечив доступ к управлению системой отопления из разных помещений (например, на разных этажах).

ZONT Climatic – готовое решение для автоматизации систем отопления и ГВС!

Пример инженерной системы на базе ZONT Climatic 1.3

В системе использован блок расширения EX-77.

*возможно подключить до 6ти блоков расширения, каждый из которых добавляет 2 дополнительных контура.

**платы цифровых шин убираются под корпус прибора.

Управление

• 2 котла (основной и резервный, каскад)
• 3 прямых/смесительных контура
• 1 контур ГВС
• насос рециркуляции ГВС

Доступно релейное или цифровое управление котлом и ГВС.

Цифровое управление реализуется через платы цифровых шин (убираются под корпус прибора), протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Wolf.

Датчики

• поддержка аналоговых датчиков NTC;
• до 120 радиодатчиков (подключаемых через внешние радиомодули ZONT МЛ-590);
• подключение цифровых датчиков температуры (только для управления контуром отопления по воздуху или мониторинга температуры);

Оповещения

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и восстановлении основного напряжения питания (сети).

Функционал

Контроль состояния и управление работой котла, контура ГВС осуществляется через выносную панель, личный кабинет веб-сервиса и мобильное приложение ZONT

• Отображение текущей и целевой температуры в помещении (теплоносителя);
• Отображение текущего состояния котла;
• Изменение температурных настроек режимов регулятора;
• Выбор режима работы регулятора (4 преднастроенных);
• Мониторинг измеряемых температур (воздуха в помещении и на улице, теплоносителя, ГВС);
• Программирование работы котла;
• Отображение каналов связи.
•

В базовой комплектации ZONT Climatic обеспечивает управление двумя котлами релейным способом. Для регулирования температуры подающей линии по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami).

ZONT Climatic имеет 4 режима работы:

• «Комфорт» – содержит предустановленные настройки
• «Эконом» – содержит предустановленные настройки
• «Выключен» – задаваемый пользователем режим
• «Расписание» – задаваемый пользователем режим

Специальные функции:

• Функция «Антизаморозка» — защищает систему отопления от замерзания;
• Функция «Лето» — экономит энергоресурсы в теплое время года;
• Функция ГВС «Антилегионелла» — осуществляет периодическое обеззараживание воды.

Автономная работа при отключении электроэнергии:

• прибор останется на связи до 4 часов (встроенная резервная батарея)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При питании от резервного аккумулятора регулятор котлом не управляет!

Мгновенное оповещение владельца регулятора:

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и восстановлении основного напряжения питания (сети).

Запись и хранение истории событий (за последние 3 месяца):

• время работы котла и мониторинг измеряемых температур;
• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• дата обновления ПО и номер текущей версии ПО.

Хранение истории событий 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн».

Дистанционное обновление версии программного обеспечения.

Алгоритмы работы регулятора обеспечивают защиту насоса от заклинивания.

Для удобства пользователя реализовано автоматическое напоминание о предстоящем обслуживании системы отопления.
